Luftgekühlte Kondensatoren



Der luftgekühlte Kondensator ist ein direkt-trockenes Kühlsystem. Im thermischen Kreislauf kondensiert es den Abdampf der Dampfturbine oder den Prozessdampf im Vakuum. Die luftgekühlten Kondensatoren werden anhand der Anordnung der Kühlluftventilatoren in zwei Bauformen unterteilt: Die klassische A-Form und die V-Form.

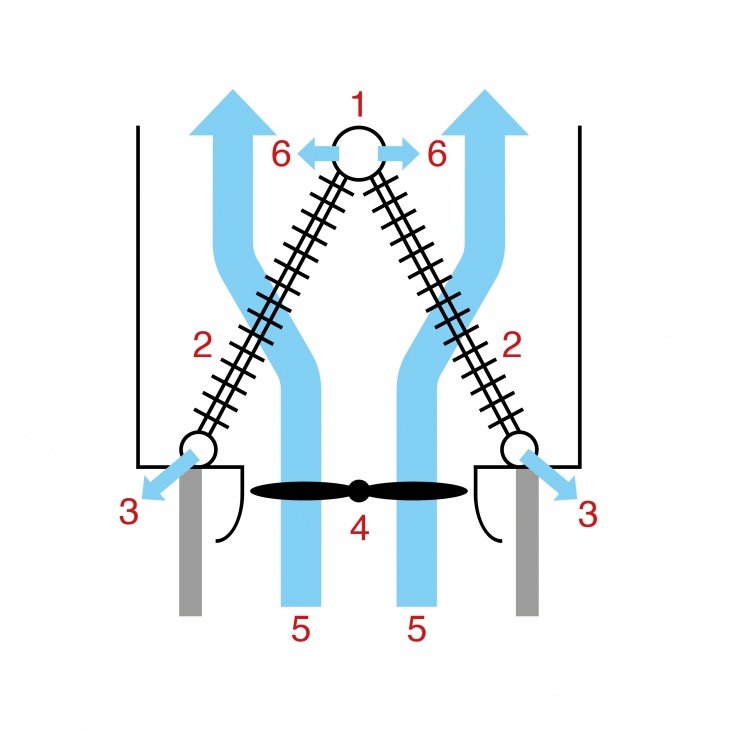

A-Form



Der Dampf strömt durch die oben liegende Abdampfleitung 1 in die Wärmetauscherrohre 2 wo er kondensiert. Das Kondensat 3 fliesst geodätisch in den Kondensattank. Der Ventilator 4 drückt die Kühlluft 5 nach oben durch die Wärmetauscherrohre. Die nicht-kondensierenden Gase werden via Absaugluftsammler 6 abgeführt.

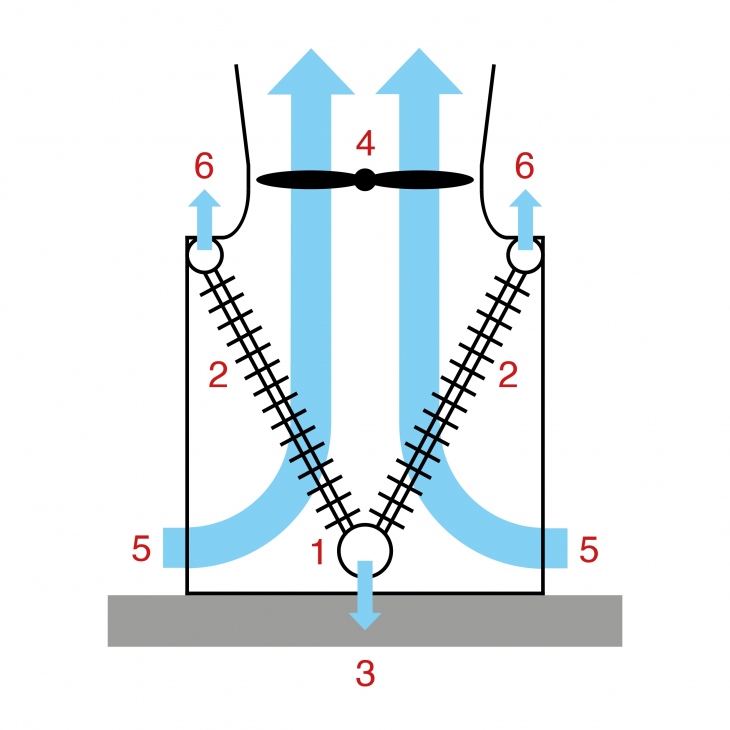

V-Form



Der Dampf strömt durch die unten liegende Abdampfleitung 1 in die Wärmetauscherrohre 2 wo er kondensiert. Das Kondensat 3 fliesst geodätisch in den Kondensattank. Der Ventilator 4 saugt die Kühlluft 5 nach oben durch die Wärmetauscherrohre. Die nicht-kondensierenden Gase werden via Absaugluftsammler 6 abgeführt.

Unsere Leistungen



Innsopin bietet Leistungen für luftgekühlte Kondensatoren in den folgenden Projektphasen gemäss Leistungsmodell SIA 112 an:

  • Vorstudien (Projektdefinition, Machbarkeitsstudie und Auswahlverfahren)
  • Projektierung (Vorprojekt)
  • Ausschreibung (Ausschreibung und Offertvergleich)
  • Realisierung (Ausführungsprojekt, Ausführung, Inbetriebnahme und Abschluss)



Darüber hinaus bieten wir spezielle Leistungen für luftgekühlte Kondensatoren an:

  • Leistungsoptimierung zwischen dem luftgekühlten Kondensator und der Dampfturbine
  • Leckagesuche und Beheben von Betriebsproblemen
  • Retrofit und Ertüchtigung
  • Konvertierung von Nasskühlung zu Trockenkühlung
